氮-16輻射監測儀是核反應堆蒸汽發生器泄漏監測專業設備。蒸汽發生器是壓水堆核電站核蒸汽供應系統的主要設備之一，是連接反應堆一、二回路的關鍵設備。蒸汽發生器傳熱管(U型管)由于腐蝕、微振磨損、耗蝕及疲勞破裂等原因而造成泄漏是壓水堆核電站的多發性事故，是造成容量因子損失的主要原因之一。蒸汽發生器的可靠性對核電站的安全和經濟運行影響極大，已成為一項國際性重要課題[1]。
氮一16輻射監測儀屬于核電站輻射監測系統中工藝輻射監測子系統"1，用于測定壓水堆核電站蒸汽發生器U型管破損所致一回路水向二回路側的泄漏率。在功率運行情況下，通過測量破損發生時在二回路主蒸汽管道內所出現的氮-16(16N)高能Y輻射，確定蒸汽發生器U型管的泄漏率；在熱停堆工況下，則可測量主蒸汽管道內出現的氪(Kr)、氙(Xe)等惰性氣體或其他核素；靈敏度高，速度快，可有效防止核污染，保證核反應堆安全運行，被確定為壓水堆核電站開通必備的儀器。圖1是氮一16輻射監測儀。
國內外概況及發展趨勢：蒸汽發生器傳熱管(U型管)的破損監測是壓水堆核電站運行中的重要監督項目，通常采用蒸汽發生器排污取樣法、主冷凝器和除氧器排氣監測等方法。這些方法的共同缺點是：反應時間慢，至少需要3～10 rain，且系統較復雜，需要取樣設備，樣品經降溫降壓后，進入監測裝置；不能實現連續監測等[1]。
為防止出現滿溢事故污染蒸汽輪機，避免發生嚴重污染，國際上目前采用監測氮～16的方
法。其裝置簡單，靈敏度高，反應速度快，測量時間短(約10 s)，可以連續監測。法國EDF公司從1983年開始研制該儀器軟件及傳輸系數，1988年由法國M G P公司正式投產，已有數百臺氮一16輻射監測儀投入運行。我國秦山核電站一期工程和大亞灣核電站均采用該公司產品。迄今，我國境內在役和正在建設的壓水堆核電站所安裝的氮-16輻射監測系統基本是從法國進口。
目前國外氮一16輻射監測系統發展趨勢是實現計算機化、網絡化，有就地和遠程顯示單元，用彩色液晶實時顯示；可以有多種配置和通訊方式，并已形成商品。
1994年1月至1996年6月，研制了氮一16輻射監測儀(見圖1)，鑒定會認為氮-16輻射監測儀研制是成功的，填補了國內的空白，處于國內領先，達到了國際上同類產品水平。主要技術指標與當時MGP公司產品相同。
2006年，為C2項目研制了氮-16輻射監測儀，C2測量箱和處理單元機箱的電路在C 1的基礎上進行了較大改進。主要元器件采用了更新?lián)Q代產品；提高了模擬輸出精度；增加USB接口，與便攜式筆記本通訊；用便攜式筆記本和應用軟件組成用戶終端，取代原袖珍終端功能。增加RS485接口與輻射監測計算機系統通訊。C2處理單元機箱結構由C l的N I M機箱結構改為壁掛式機箱，16N和γ處理組件合并在一個處理單元機箱中，體積縮小，取消了端子箱；增加了電磁兼容性資質，符合IE C61000-6-2和IE C61000-6-3的標準要求。與MGP公司當前產品相比，各有所長，技術性能和指標見表l。
氮-16輻射監測儀的研制成功填補了國內空白。
工作原理
16N在反應堆一回路內產生，是由冷卻劑中的氧原子經過160(n，p)16N反應生成的，有極強的γ輻射，其半衰期為7．35 s，是一回路冷卻劑的主要放射源。當U型管破損時，冷卻劑中的16N就會進入主蒸汽管道。氮一16輻射監測儀就是通過測定主蒸汽管道中16N的放射性活度，再經過由計算方法預先確定的泄漏率傳輸系數的換算，求出蒸汽發生器傳熱管(U型管)冷端、熱端、彎管段或中段(平均)的泄漏率。
泄漏率與16N的γ計數率和傳輸系數的關系如下：
Q=n/c (1)
式中：
q為泄漏率（L／h）；
n為測點處16N的γ輻射計數率（S-1）
C為傳熱管的泄漏率傳輸系數(S-1×L-1×h)，或者(S-1×kg-1×h)。
傳輸系數C與探測器幾何因子k1、探測器效率因子k2及從傳熱管泄漏點到主蒸汽管道
探測點之間的傳遞時間有關，用下式表示：
C=K1×K2×AV (2)
式中：AV為傳熱管單位泄漏時16N探測點處主蒸汽管道中的16N的放射性活度，量綱為(Bq×m-3×kg-1× h)。AV與傳遞時間t的關系如下：
AV =(Ap／Q)(rv／rp)e-lt (3)
式中：
Ap為泄漏部位一回路側16N活度(Bq·m-3)，隨功率變化和泄漏點位置而改變；
Q為主蒸汽管道中的蒸汽流量(kg·h-1)；
rv為主蒸汽密度(kg·m-3)；
rp為冷卻劑平均密度(kg·m-3)；
l為16Nγ輻射衰變常數(s-1)；
t為16N從傳熱管泄漏點到主蒸汽管道探測點之間的傳遞時間。
式(3)表明，AV不僅與反應堆功率、蒸汽發生器運行工況有關，而且還與泄漏點位置有關。
在反應堆、蒸汽發生器和主蒸汽管道的結構尺寸、物理參數以及16N的γ輻射監測點都確定的情況下，通過分析計算可得16N的傳遞時間t，探測器幾何因子k l、探測器效率因子K2再利用式(2)和(3)算得傳輸系數C。傳輸系數C是核功率的函數，與核功率成分段線性關系。事先把不同功率、不同泄漏位置的傳輸系數通過鍵盤送人氮一16輻射監測儀，即可用式(1)求出相應的泄漏率。
系統功能、組成及特點：
氮一16輻射監測儀，通過測定主蒸汽管道中16N的放射性活度，再經過由計算方法預先確定的泄漏率傳輸系數的換算，求出蒸汽發生器傳熱管(U型管)冷端、熱端、彎管段或中段(平均)的泄漏率。
本監測儀為在線監測儀。由一個安裝在主蒸汽管外面的v輻射探測裝置、一個安裝在探測裝置附近的測量箱和一個處理組件機箱所組成。處理組件機箱把探測器測得的輻射信號轉換成蒸汽發生器U型管破損的泄漏率，并給出泄漏率數據，可以按給定的報警閾值發出報警信號。測量結果可以通過RS485接口傳送到核電廠輻射監測計算機系統，同時提供模擬量輸出和開關量輸出信號。

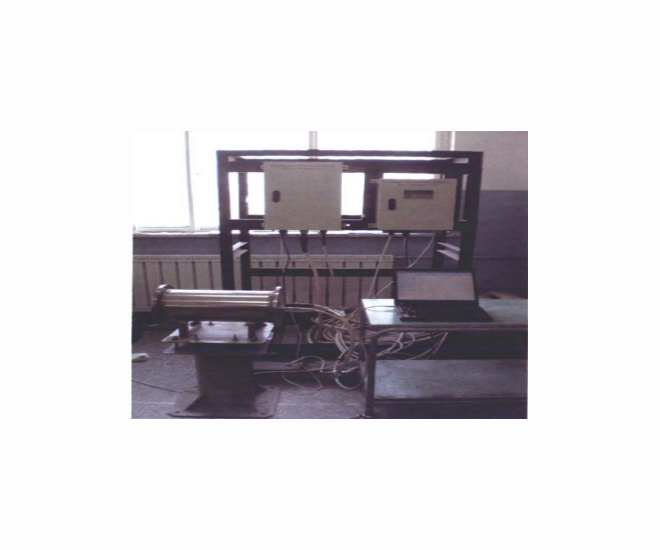

氮-16輻射監測儀的組成見圖2，包括：
(1)氮-16輻射監測儀l套(每套應包括l套探測裝置及其支架、1個電子測量箱、1個處理組件機箱以及探測器與測量和處理組件機箱之間連接用的配套電纜)，
(2)標定工具l套(包括多道脈沖分析器以及標定源238Pu+13C、137Cs和60Co等)；
(3)用戶終端l臺(含筆記本電腦l臺和用戶終端軟件)。
本儀器的核心是耐高溫N aI探測裝置和測量箱內智能化256道或l 024道多道分析器，以及總γ通道與16N通道兩路單道分析器及相應的處理組件。其中運用了241 A m穩峰技術、溫度補償技術和功率校正技術等。
γ輻射探測器由NaI晶體和光電倍增管組成。晶體內鑲?cè)?41 Am穩峰源。探測裝置內含溫度傳感器。由于探測器在主蒸汽管道外側，周圍環境溫度在30～55℃，所以前置放大器沒有在探測裝置中。前放和高壓均放在幾十米外的測量箱中。為防止事故工況可能出現的短時高溫(100℃，10min 150℃，5rain)和潮濕，探測裝置內填充了大量的絕熱材料，并且完全密封。
測量箱內包括：低壓和高壓電源；前置放大器；主放大器；以單片機為核心的智能化多道分析器(含峰檢測、采樣／保持電路、模數變換器、存儲器等)，兩路單道分析器；譯碼器；中斷控制器以及串行通訊等輸入輸出單元。16N和γ兩道數據分別通過串行接口傳送到相應的處理組件上。處理組件的任務是把測量箱測得的數據轉換成蒸汽發生器U型管破損的泄漏率，并顯示。當泄漏率超過預置值時，儀表能發出報警信號。處理組件對外可提供模擬量信號、開關量信號和串行通訊的數字信號。
氮-16輻射監測儀屬于lE級設備，要求能長期穩定可靠地工作。
(4)氮一16輻射監測儀裝置簡單，系統功能齊全，反應速度快，可實現連續監測，是核電站蒸汽發生器的監護神。雖然壓水堆核電站功率不同，蒸汽發生器不同，但可以根據各種反應堆、蒸汽發生器和主蒸汽管道的結構尺寸、物理參數等計算出相應的泄漏率傳輸系數，輸入到氮一16輻射監測儀，同時可以選擇不同配置的氮～16輻射監測儀組成監測系統。
